Boucle d’eau chaude sanitaire : schéma et guide
Vous en avez assez d'attendre longtemps avant que l'eau chaude arrive à vos robinets, gaspillant inutilement des litres d'eau froide ? Le bouclage d'eau chaude sanitaire offre une solution pratique pour optimiser la distribution eau chaude, réduire les pertes thermiques et gagner en confort. Découvrez, grâce à un schéma boucle eau chaude détaillé, comment dimensionner, installer et entretenir un réseau bouclage ECS, avec des conseils sur les circulateurs Wilo et les normes à respecter.
Comprendre le bouclage d'eau chaude sanitaire
Une boucle d'eau chaude sanitaire est un système de circulation permanente de l'eau entre le ballon de stockage et les canalisations. Le circulateur maintient l'eau à température dans les tuyaux, évitant d'attendre à chaque ouverture de robinet. Ce système implique une pompe, des canalisations isolées et un retour vers la source de chauffage.
| Composant | Rôle/Fonction | Caractéristiques/Exigences |
|---|---|---|
| Circulateur (Wilo Star, Nova) | Maintenir la circulation continue de l'eau chaude dans le circuit | Débit adapté à la taille du réseau, isolation thermique recommandée, prix entre 100-280€ |
| Retour de boucle | Ramener l'eau refroidie au ballon pour réchauffage | À installer en pente légère, isolation obligatoire, raccordement spécifique au ballon |
| Ballon thermodynamique | Production d'eau chaude avec COP optimisé | Température minimale de stockage à 55°C, compatibilité avec systèmes de bouclage modernes |
| Canalisations isolées | Transporter l'eau sans pertes thermiques | Isolation de 22-32mm d'épaisseur, matériau rigide pour réseaux bouclés |
| Vanne d'équilibrage | Réguler la pression et le débit dans le réseau | À installer sur tronçons critiques, ajustement nécessaire après mise en service |
| Kit de bouclage préfabriqué | Solution intégrée pour installations simplifiées | Inclut pompe, raccords et programmateur, prix entre 250-350€ hors pose |
Le bouclage ECS améliore le confort en fournissant de l'eau chaude immédiatement disponible. Cette solution réduit les gaspillages d'eau liés aux temps d'attente et diminue les risques de prolifération bactérienne grâce à la circulation permanente. Les systèmes modernes permettent aussi des économies d'énergie grâce à des pompes intelligentes et une isolation efficace des réseaux.
Installation et dimensionnement d'un bouclage ECS
Schéma et principe d'installation d'une boucle ECS

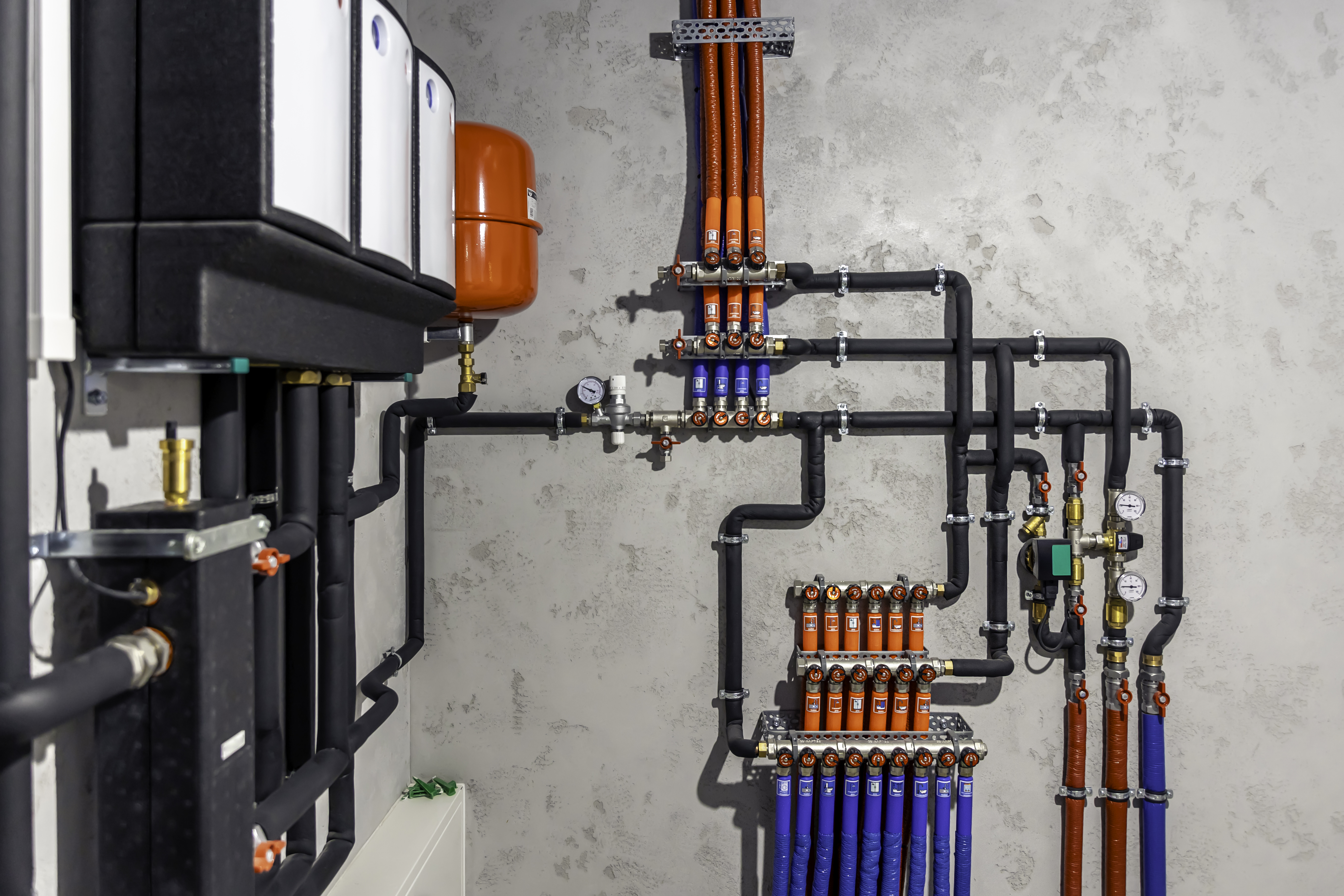

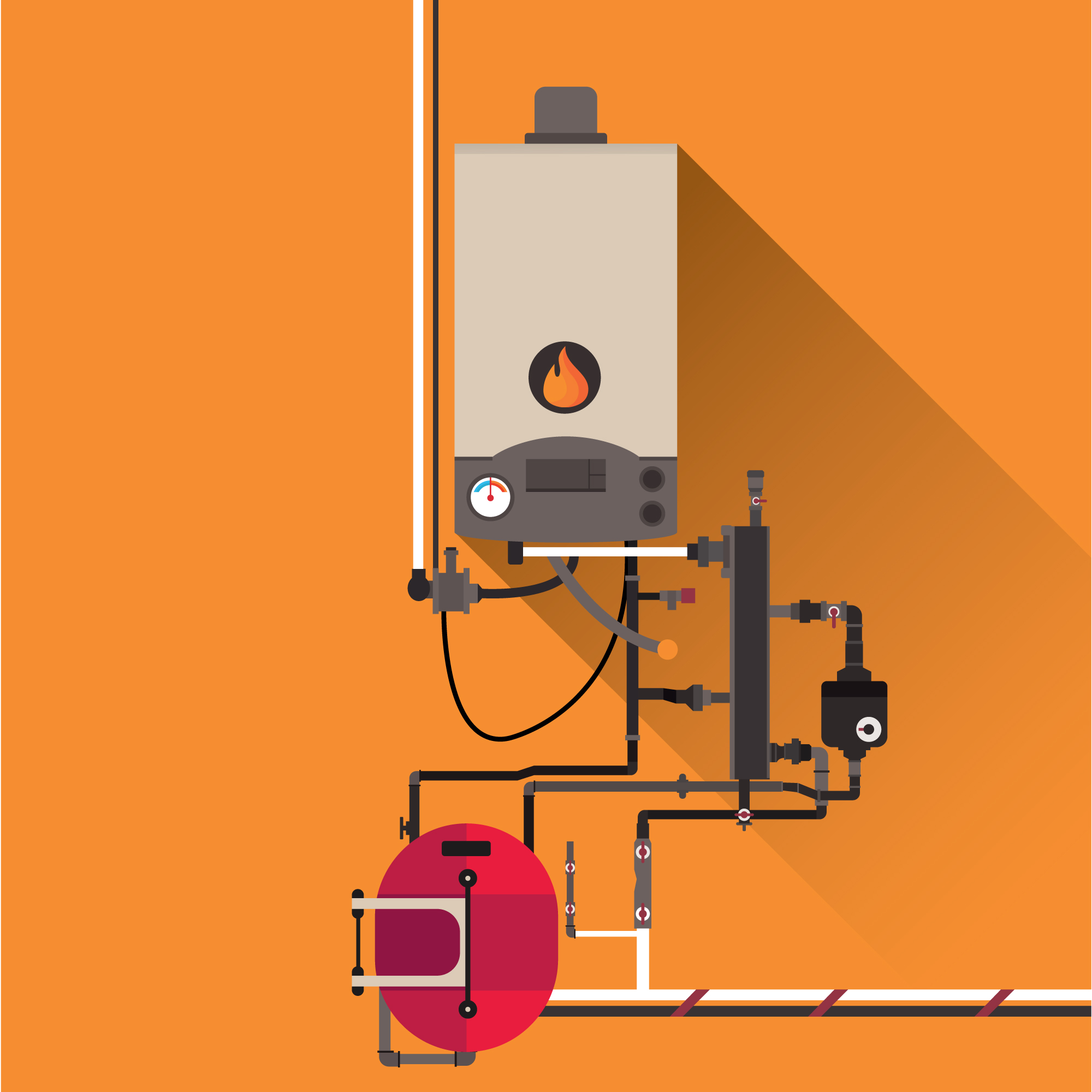

Le schéma de bouclage ECS représente un circuit fermé avec une canalisation d'aller et de retour, permettant à l'eau chaude de circuler continuellement grâce à un circulateur. La chaudière Frisquet Hydromotrix A4AB32020 est souvent utilisée en combinaison avec des circuits de bouclage, ce qui est utile pour comprendre les raccordements techniques.
- Évaluation des besoins et dimensionnement du réseau (débit, pertes thermiques, longueur des canalisations)
- Sélection des composants (circulateur Wilo Star Nova, canalisations adaptées, vannes d'équilibrage)
- Installation du circuit et configuration du système (placement du circulateur, équilibrage des débits)
- Mise en service et maintenance préventive
Le dimensionnement d'une boucle ECS dépend de la taille de l'installation, du débit nécessaire et des caractéristiques des composants. Pour les canalisations, une vitesse de circulation de 0,2 à 0,5 m/s est recommandée. Le choix du circulateur Wilo se base sur le débit à assurer et les pertes de charge du réseau. L'isolation des tuyaux réduit les pertes thermiques et optimise l'efficacité.
Composants importants d'un bouclage sanitaire
Le circulateur Wilo Star, souvent utilisé pour le bouclage ECS, assure la circulation continue de l'eau chaude. Sa puissance dépend du débit requis et des caractéristiques du réseau.
| Modèle | Caractéristiques | Prix |
|---|---|---|
| Wilo Star-Z NOVA | Circulateur à rotor noyé, température max 95°C, alimentation 230V, IP42, pression max 10 bar | Environ 256 € |
| Wilo Star-Z NOVA A | Version avec vanne à boisseau sphérique et clapet antiretour | Environ 283 € |
| Wilo Star-Z NOVA T | Version avec horloge, thermostat et détection de désinfection thermique | Environ 505 € |
| DAB Evosta 2 SAN | Circulateur à vitesse variable, fonction AUTO-ADAPT | À partir de 269 € |
| DAB VS EVO | Modèle avec minuterie pour économie d'énergie | Jusqu'à 839 € |
Les canalisations isolées évitent les pertes thermiques. Une isolation de 22 à 32 mm d'épaisseur est recommandée. Les vannes d'équilibrage régulent la pression et le débit. Elles s'installent sur les tronçons critiques. L'isolation réduit les pertes de chaleur et la consommation énergétique. Leur ajustement s'effectue après la mise en service.
Intégration aux différents systèmes de production d'eau chaude
Bouclage ECS avec chaudière et ballon d'eau chaude
Le bouclage ECS sur un système avec chaudière implique un retour de boucle raccordé au ballon via un circulateur. Les canalisations doivent être isolées pour limiter les pertes thermiques. Ce modèle de chaudière Frisquet avec ballon illustre une installation compatible avec un système de bouclage ECS. La chaudière Saunier Duval Duomax Condens F30-90 est une solution adaptée pour des installations combinées à bouclage ECS. La chaudière Frisquet Hydroconfort Evolution est un exemple de système intégrant des spécificités techniques pour le bouclage ECS.
L'installation d'un bouclage sur un système chaudière-ballon entraîne une surconsommation énergétique si l'eau est produite par un système d'accumulation. L'isolation des tuyaux réduit les déperditions. Une programmation du circulateur permet d'éviter un fonctionnement inutile la nuit ou en cas d'absence. Un bouclage mal conçu peut pénaliser le certificat énergétique d'un bâtiment.
Bouclage sur ballon thermodynamique
Le bouclage sanitaire est possible sur un ballon thermodynamique, mais nécessite un ballon tampon réglé à 50°C pour éviter la stratification de l'eau. L'eau tiède ne doit pas être injectée directement dans le ballon froid, au risque de perturber la régulation. Ce système Frisquet avec ballon UPEC illustre une solution adaptée aux contraintes des ballons thermodynamiques. Les pompes à chaleur sur boucle d’eau peuvent atteindre des COP annuels de 300%.
Les kits de bouclage pour ballons thermodynamiques incluent des pompes intelligentes et des systèmes d'équilibrage. Les modèles Wilo Star Z NOVA offrent une commande à distance et un fonctionnement programmable. Thermador propose des circulateurs basse consommation pour systèmes solaires. Les prix varient entre 45,99€ HT et 1218€ pour des solutions complexes comme le FriwaMini Premium.
Normes et réglementations pour les réseaux bouclés
L'arrêté du 30 novembre 2005 impose une température de stockage supérieure à 55°C pour les ballons de plus de 400 litres. Le DTU 60.11 exige 50°C minimum en tout point du réseau et une vitesse de circulation de 0,2 à 0,5 m/s pour éviter les dépôts de biofilm.
L'équilibrage des circuits nécessite des vannes sur les tronçons critiques et des ajustements après mise en service. Les contrôles comprennent la vérification des températures, l'isolation des canalisations et l'équilibrage hydraulique. La désinfection thermique (70°C pendant 1 heure) ou chimique (chlore, permanganate de potassium) élimine les légionelles. Les analyses post-désinfection vérifient le pH, la turbidité et la présence de coliformes.
Le bouclage d'eau chaude sanitaire optimise le confort en garantissant une disponibilité instantanée de l'eau chaude. Grâce à un schéma bien dimensionné et un circulateur adapté comme le Wilo Star, chaque goutte est économisée. En intégrant ce système, vous réduisez le gaspillage et l’attente, pour une distribution fluide et éco-énergétique.
